Függőleges Woltman száraz típusú hidegvíz -mérő C/R160/R200
WS2egy száraz típusú függőleges woltman típusú, amelyet 50 mm és 200 mm közötti nagy csővezetéken áthaladó egyirányú víz, például csapvíz, kútvíz, folyóvíz és szennyvíz teljes mennyiségének mérésére terveztek, kivéve a korrozív vizet.
Jellemzők
* Ez egy függőleges woltman vízmérő.
* Mágneses hajtás, alacsonyabb átviteli ellenállás.
* Mágneses pajzs, külső mágneses mezővédelemhez.
* Levehető szerkezet, egyszerű karbantartás.
* Kiürített és lezárt száraz tárcsázási regiszter és nagy számjegyek biztosítják a tiszta olvasást és a hosszú élettartamot.
* A mérőműszer eltávolítható a testről ellenőrzésre, karbantartásra és cserére, és a testet nem kell szétszerelni a csővezetékből.
* Cserélhető alkatrészek.
* Alacsony nyomásveszteség.
* Felszerelhető nádkapcsolóval (a regiszter nem tud' nem forog).
Standard megfelelőség
A műszaki adatok megfelelnek az ISO 4064 C osztály, R160 és R200 szabványoknak.
Munkakörülmények
Vízhőmérséklet: ≤50ºC hideg vízmérőnél
Víznyomás: ≤1MPa vagy 1,6 MPa vagy 4,0 MPa opcionális (10 bar vagy 16 bar r 40 bar opcionális)
Telepítési követelmények
*A csővezetéket a telepítés előtt ki kell öblíteni.
*A mérőórának működés közben folyamatosan tele kell lennie vízzel.

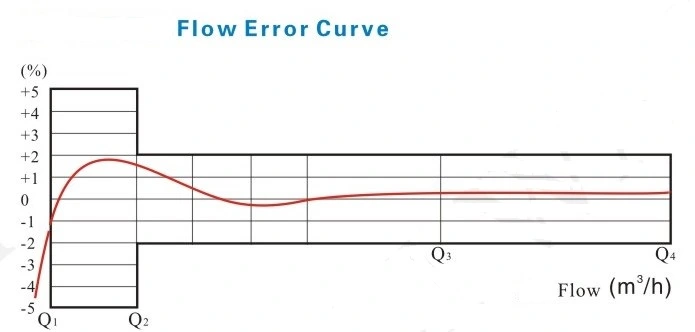

Maximális megengedett hiba
Az alsó zónában Qmin (Q1) -től Qt -ig (Q2) nem számítva ± 5%.
A felső zónában Qt (Q2) -től Qmax -ig bezárólag (Q4) ± 2%(hidegvíz -mérő).
FŐ MŰSZAKI ADATOK Az ISO4064: 2003 (régi szabvány) szerint
| Méter mérete | Mérő | Max áramlás | Névleges áramlás | Átmeneti áramlás | Min. Áramlás | Min olvasás | Max olvasás | |
| mm | osztály | m³/h | m³ | |||||
| 50 | C | 30 | 15 | 22.5 | 90 | 0.0005 | 999999 | |
| 80 | C | 80 | 40 | 60 | 240 | 0.0005 | 999999 | |
| 100 | C | 120 | 60 | 90 | 360 | 0.0005 | 999999 | |
| 150 | C | 300 | 150 | 225 | 900 | 0.005 | 9999999 | |
| 200 | C | 500 | 250 | 375 | 1500 | 0.005 | 9999999 | |
FŐ MŰSZAKI ADATOK Az ISO4064: 2005 szerint(Új szabvány)
| Méter mérete | Mérő | Q4 | Q3 | Q2 | Q1 | Min olvasás | Max olvasás |
| mm | R | m³/h | m³ | ||||
| 50 | 160 | 50 | 40 | 400 | 250 | 0.0005 | 999999 |
| 200 | 320 | 200 | |||||
| 80 | 160 | 78.7 | 63 | 630 | 393.75 | 0.0005 | 999999 |
| 200 | 504 | 315 | |||||
| 100 | 160 | 125 | 100 | 1000 | 625 | 0.0005 | 999999 |
| 200 | 800 | 500 | |||||
| 150 | 160 | 312.5 | 250 | 2500 | 1562.5 | 0.005 | 9999999 |
| 200 | 2000 | 1250 | |||||
| 200 | 160 | 500 | 400 | 4000 | 2500 | 0.005 | 9999999 |
| 200 | 3200 | 2000 |
Méretek és súly
| Méter mérete | Hosszúság L | Szélesség W | Magasság H. | Összekötő menet | ||
| mm | mm | D | Csavar kör Dia D1 | Összekötő csavar | ||
| 50 | 280 | 245 | 300 | 165 | 125 | 4xM16 |
| 80 | 370/225 | 280 | 300 | 200 | 160 | 8xM16 |
| 100 | 370/250 | 300 | 345 | 220 | 180 | 8xM16 |
| 150 | 500 | 335 | 445 | 285 | 240 | 8xM20 |
| 200 | 550 | 386 | 476 | 340 | 295 | 8xM20 |
Q1. Mi a garanciánk?
V: 5 év garancia. Ha bármilyen minőségi probléma merül fel vízmérőinken, teljes felelősséget vállalunk.
Q2. Miért válassza a JIANGBEI vízmérőt?
V: Teszteljük az áramlási sebességet, a mágnesezési tesztet, a mágnesesség elleni tesztet, a nyomásveszteséget, a maximális nyomásvizsgálatot, az állóképességi tesztet, szigorúan az ISO 4064 és az EN 14154 szabvány szerint. Ezenkívül van CNAS minősítésű vízmérő laboratóriumunk, amely biztosítja, hogy vízmérőink teljes mértékben megfeleljenek a különböző ügyfelek követelményeinek.
Q3. Mik a csomagolási feltételei?
V: Általában csomagolunkvízmérőkban benerős karton,fa raklap vagy fa tok. És felhelyezhetjük márkáját vagy LOGÓJÁT a csomagolásra, miután megkaptuk az engedélyezési leveleket.
Q4. Mi a fizetési feltétele?
V: T/T 30% letétként, és 70% a szállítás előtt, vagy 70% a fuvarlevél másolata ellen.' megmutatjuk a fotókata vízmérőidés csomagokat az egyenleg kifizetése előtt.
Q5. Mi a szállítási feltétele?
V: EXW, FOB, CFR, CIF, DDU.
Q6. Mi a helyzet a szállítási idővel?
V: Általában körülbelül 10-15 napot vesz igénybe az előleg beérkezése után. A konkrét szállítási idő függ a megrendelt termékek mennyiségétől és mennyiségétőla vízórákon.
Q7. Tud -e szerint előállítanivízmérő minták?
V: Igen, minták vagy műszaki rajzok alapján készíthetünk. Felépíthetjük a formákat és szerelvényeket.
Q8. Tesztelsz minden náladat?vízmérőkkézbesítés előtt?
V: Igen, 100% -os tesztünk van a szállítás előtt.
Q9.Hogyan hozza létre hosszú távú és jó kapcsolatunkat?
V: 1. Jó minőséget és versenyképes árat tartunka vízóráinkonhogy ügyfeleink hasznát biztosítsuk. 2. Tiszteletben tartunk minden ügyfelet, mint barátunkat, és őszintén üzletelünk és barátkozunk velük, függetlenül attól, hogy honnan származnak.
Népszerű tags: függőleges Woltman száraz típusú hidegvíz -mérő c/r160/r200, Kína, gyártók, beszállítók, gyár
